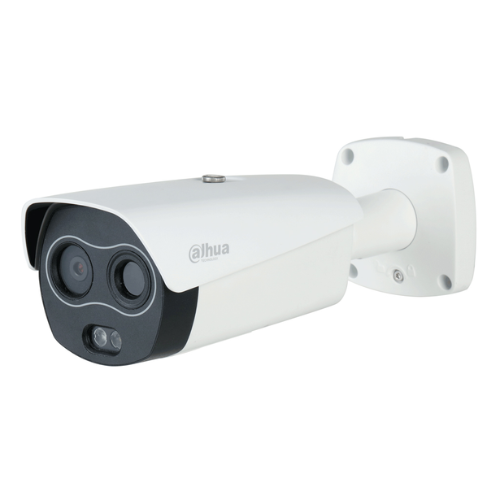

TPC-BF2241-B7F8-DW-S2 – Cámara Térmica IP DUAL 256*192 7mm + 4M 8mm IP67 12V PoE

Térmico

Tipo de detector

Detector de plano focal no refrigerado de óxido de vanadio

Píxeles efectivos

256 (alto) × 192 (vertical)

Tamaño de píxel

12 micras

Rango espectral

8 µm–14 µm

Sensibilidad (NETD)

≤40 mK@f/1,0

Longitud focal

3,5 mm; 7 mm

Campo de visión

3,5 mm: alto: 50,6°; ángulo vertical: 37,8°
7 mm: alto: 24°; ángulo vertical: 18°

Control de enfoque térmico

Foco fijo

Distancia de enfoque cercana

3,5 mm: 0,5 m (1,64 pies)
7 mm: 1 m (3,28 pies)

Distancia de detección ①

3,5 mm: Vehículo: 449 m (1.472,17 pies);
Humano: 146 m (479,00 pies)

7 mm: Vehículo: 897 m (2.944,34 pies);

Humano: 292 m (958,01 pies)

Distancia de reconocimiento ②

3,5 mm: Vehículo: 110 m (361,10 pies);

Humano: 38 m (124,67 pies)

7 mm: Vehículo: 220 m (722,20 pies);

Humano: 75 m (246,06 pies)

Distancia de identificación ③

3,5 mm: Vehículo: 56 m (182,27 pies);

Humano: 19 m (62,34 pies)

7 mm: Vehículo: 111 m (364,54 pies);

Humano: 38 m (124,67 pies)

Nota:

①Distancia de detección: detecta objetos, pero no puede reconocer sus características.

(los objetos deben cubrir más de 3,6 píxeles de la imagen).

②Distancia de reconocimiento: clasifica los objetos en categorías generales, como humanos,

vehículo (el objeto debe cubrir más de 14 píxeles de la imagen).

③Distancia de identificación: clasifica los objetos en categorías específicas según su

características, como camión de ingeniería, automóvil (el objeto debe cubrir más de 28

píxeles de la imagen).

Mejora de detalles digitales (DDE)

Sí

Zoom digital

16 niveles

AGC térmico

Manual de auto

Reducción de ruido térmico

Reducción de ruido 2D/Reducción de ruido 3D

Inversión de imagen

90°; 180°; 270°

Paletas de colores

18 (blanco intenso/negro intenso/fusión/arcoíris/otoño dorado/mediodía/rojo hierro/ámbar/jade/atardecer/fuego helado/pintura/granada/esmeralda/primavera/verano/otoño/invierno)

Visible

Sensor de imagen

CMOS de 1/2,7″

Resolución máxima

2336 (alto) × 1752 (vertical)

Píxel

4 MP

Definición horizontal

≥1600 TVL

Iluminación mínima

Color: 0,05 lux
B/N: 0,005 lux
0 lux (IR activado)

AGC visible

Manual de auto

Reducción de ruido visible

Reducción de ruido 2D/Reducción de ruido 3D

Relación señal/ruido

≥55 dB

Balance de blancos

Automático; interior; exterior; seguimiento; manual; natural; farola

Desempañar

Desempañador electrónico

Velocidad de obturación electrónica

1 s–1/30 000 s (automático/manual)

BLC

Sí

Amplio rango dinámico (WDR)

DWDR

HLCC (Centro de Información de Conducta Humana)

Sí

Día/Noche

Automático (ICR); Color; B/N

Iris Control

Fijado

Inversión de imagen

90°; 180°; 270°

Compensación de exposición

Sí

Control de enfoque visible

Foco fijo

Longitud focal

4mm; 8mm

Campo de visión

4 mm: alto: 71,2°; ángulo vertical: 52°
8 mm: alto: 33,4°; ángulo vertical: 25°

Distancia de enfoque cercana

4 mm: 1 m (3,28 pies)
8 mm: 2,5 m (8,20 pies)

Abertura

4 mm: F1.6
8 mm: F2.0

Control de encendido y apagado del iluminador

Manual de auto

Distancia de iluminación

4 mm: 35 m (114,83 pies)
8 mm: 50 m (164,04 pies)

Audio y video

Compresión de video

H.265; H.264; H.264H

Resolución

Térmico:
Transmisión principal: 1,3 M (1280 × 960); XVGA (1024 × 768); VGA (640 × 480/256 × 192); 1280 × 960 (predeterminado)
Transmisión secundaria: VGA (640 × 480/256 × 192); 256 × 192 (predeterminado)
Visible:
Transmisión principal: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576); 2336 × 1752 (predeterminado)
Transmisión secundaria: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (predeterminado)

Velocidad de fotogramas de vídeo

Térmico:
Transmisión principal: 1 fps–25 fps, 25 fps por defecto
Transmisión secundaria: 1 fps–25 fps, 15 fps por defecto
Visible:
Transmisión principal: 1 fps–25 fps, 25 fps por defecto
Transmisión secundaria: 1 fps–25 fps, 15 fps por defecto

Compresión de audio

G.711a; G.711mu; PCM

Formato de codificación de imágenes

JPEG

Función

Audio bidireccional

Sí

Alarma de luz y sonido

Sí

Protocolo de red

HTTPS; HTTP; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP

Región de interés (RoI)

Sí

Almacenamiento

Tarjeta micro SD

Tarjeta Micro SD (Máx.)

256 GB

Interoperabilidad

ONVIF; CGI; SDK de Dahua

Navegador

IE: IE 9 y posteriores (Edge no es compatible)
Chrome: 42 y anteriores
Firefox: 42 y anteriores

Usuario/Anfitrión

Hasta 10 (ancho de banda total: 100 MB)

Seguridad

Nombre de usuario y contraseña autorizados; dirección MAC adjunta; HTTPS encriptado; IEEE 802.1x; acceso a red controlado

Gestión de usuarios

Hasta 10 usuarios; admite permisos de usuario de varios niveles (2 niveles): grupo de administración y grupo de usuarios

Detección de averías

Detección de desconexión de red; detección de conflicto de IP; detección de estado de tarjeta de memoria; detección de espacio de memoria

Modo fusión

Color cálido; color frío; fusionarse con óxido de hierro rojo

PEPITA

Sí (La inteligencia se apaga automáticamente cuando PIP está activado)

Inteligencia

Detección de celo

Sí

Rastreo de punto frío/caliente

Sí

IVS (Protección perimetral)

Sí. Admite trampas e intrusiones.

Distinción de objetivos

Clasificación de personas y vehículos

Detección de tabaquismo

Sí

Detección de llamadas

Sí

Puerto

Puerto de red

1 × RJ-45 (10/100 Base-T)

Entrada de alarma

1

Salida de alarma

1

Entrada de audio

1

Salida de audio

1

RS-485

1

Fuerza

Fuente de alimentación

12 VCC ± 20 %, PoE (802.3af)

El consumo de energía

Básico: <4,5 W (12 VCC); 4,9 W (PoE)

Máx.: <11,8 W (12 VCC); 12,2 W (PoE)

Ambiente

Temperatura de funcionamiento

De –30 °C a +60 °C (de –22 °F a +140 °F)

Humedad de funcionamiento

≤95%

Temperatura de almacenamiento

De –40 °C a +70 °C (de –40 °F a +158 °F)

Características físicas

Proteccion

IP67

Fiabilidad

Protección contra sobretensiones: 6 kV
Descarga de aire de 15 kV
Descarga de contacto de 8 kV

Estructura

Dimensiones del producto

279,9 mm × 103,8 mm × 95,8 mm (10,31″ × 0,46″ ×
4,35″) (largo × ancho × alto)

Dimensiones del embalaje

365 mm × 175 mm × 176 mm (14,37″ × 6,89″ ×
6,92″) (largo × ancho × alto)

Peso neto

≤1,4 kg (3,09 libras)

Peso bruto

≤1,9 kg (4,19 libras)

Distancia de detección de calor

Longitud focal

Distancia maxima

3,5 milímetros

45 m (147,64 pies)

7 milímetros

86 m (282,15 pies)

Nota:
La tabla muestra las distancias medidas obtenidas al utilizar el tamaño objetivo.

0,2 m × 0,2 m para realizar pruebas en un entorno en el que la temperatura sea de 23 °C y la humedad relativa sea inferior al 60 %.
La tabla es solo de referencia. Las distancias que se indican en ella están sujetas a las condiciones reales, incluidas las condiciones atmosféricas, el tamaño del objetivo, el lugar de instalación, etc.

Distancia de protección perimetral

Longitud focal

Distancia (humana)

Distancia (Vehículo)

3,5 milímetros

24,5 m (80,38 pies)

72,5 m (237,86 pies)

7 milímetros

49 m (160,76 pies)

146,5 m (480,64 pies)

Nota:

La tabla muestra la distancia óptima obtenida al utilizar los tamaños de objetivo de 1,8 m × 0,5 m (humano) y 4 m × 1,4 m (vehículo) para realizar pruebas en un entorno donde la temperatura es de 23 °C y la humedad relativa es inferior al 60%.

La tabla es solo de referencia. Las distancias que se indican en ella están sujetas a las condiciones reales, incluidas las condiciones atmosféricas, el tamaño del objetivo, el lugar de instalación y más.
